板框壓濾機進料泵

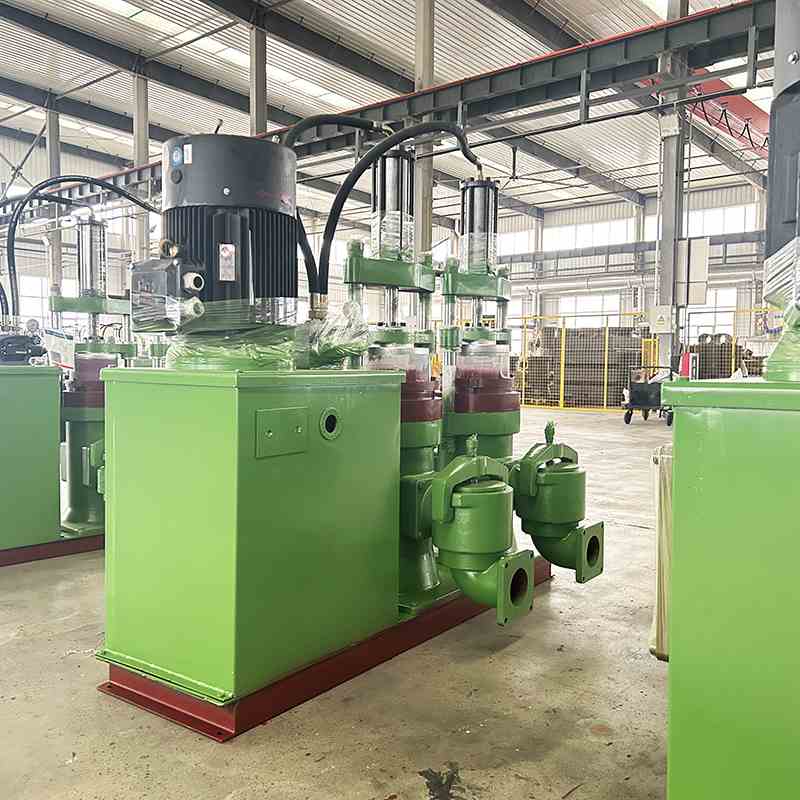

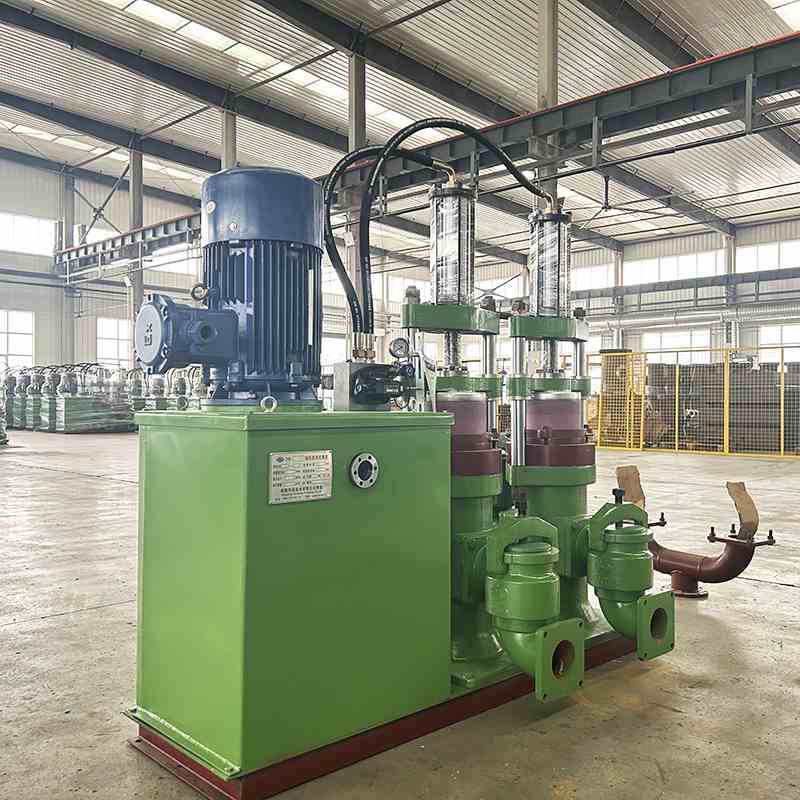

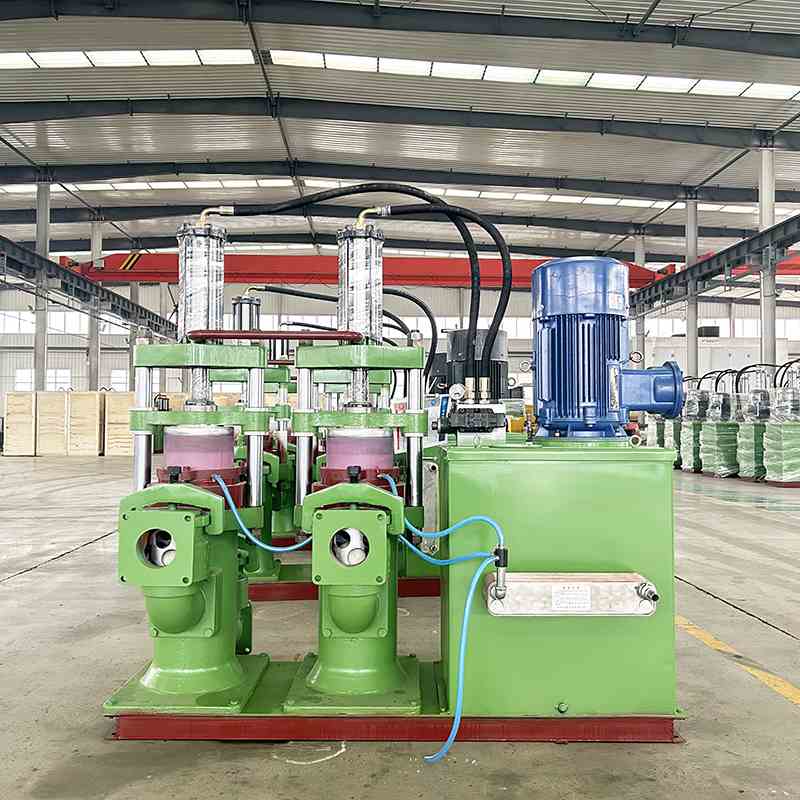

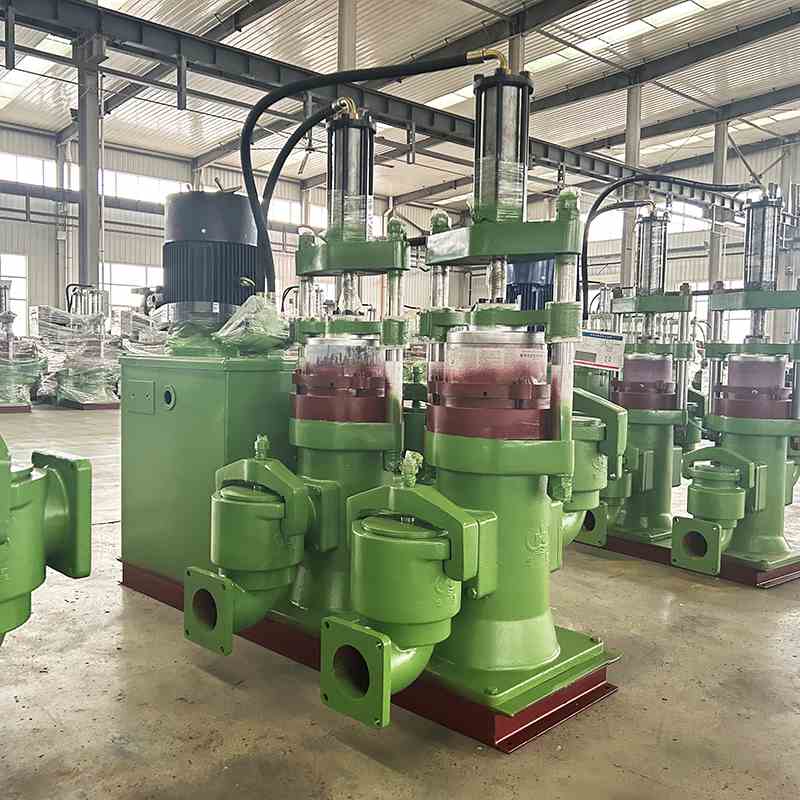

一、產品圖片

二、產品型號及參數:

YBH140-10壓濾機節能陶瓷柱塞泵泥漿泵

流量：10立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：5.5KW，

外形尺寸：1.6*1.2*1.6(米)，

吸排漿管道直徑：φ89/φ76,

重量：0.85噸，

油箱容積：170L

YBH200-19壓濾機節能陶瓷柱塞泵泥漿泵

流量：19立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：7.5KW，

外形尺寸：1.7*1.3*1.9(米)，

吸排漿管道直徑：φ108/φ89，

重量：1.1噸，

油箱容積：210L

YBH250-30壓濾機節能陶瓷柱塞泵泥漿泵

流量：30立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：11KW，

外形尺寸：1.95*16*2.2(米)，

吸排漿管道直徑：φ133/φ108，

重量：1.63噸，

油箱容積：310L

YBH300-40壓濾機節能陶瓷柱塞泵泥漿泵

流量：40立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：15KW，

外形尺寸：2.1*1.8*2.2米)，

吸排漿管道直徑：φ140/φ140，

重量：2.1噸，

油箱容積：310L

YBH300J-60壓濾機節能陶瓷柱塞泵泥漿泵

流量：60立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：350mm，

配用電機：18.5KW，

外形尺寸：2.1*1.8*2.5(米)，

吸排漿管道直徑：φ159/φ159，

重量：2.6噸，

油箱容積：390L

YBH400-100壓濾機節能陶瓷柱塞泵泥漿泵

流量：100立方/小時，

壓力范圍：0-1.8MPa，

額定壓力：0-15公斤可任意調節，

沖程：350mm，

配用電機：22KW，

外形尺寸：2.48*2.5*2.6(米)，

吸排漿管道直徑：φ180/φ159，

重量：3.8噸，

油箱容積：560L

YBH400-120壓濾機節能陶瓷柱塞泵泥漿泵

流量：120立方/小時，

壓力范圍：0-1.5MPa，

額定壓力：0-15公斤可任意調節，

沖程：350mm，

配用電機：30KW，

外形尺寸：2.48*2.5*2.6(米)，

吸排漿管道直徑：φ180/φ159，

重量：3.8噸，

油箱容積：560L

YBH500-180壓濾機節能陶瓷柱塞泵泥漿泵

流量：180立方/小時，

壓力范圍：0-1.5MPa，

額定壓力：0-15公斤可任意調節，

沖程：450mm，

配用電機：45KW，

外形尺寸：3.8*2.2*3(米)，

吸排漿管道直徑：DN200/DN200

三、產品工作過程

液壓陶瓷泥漿輸漿泵由一個小型的液壓站驅動，該液壓站包括電機、油泵、控制閥組件、濾油器等關鍵部件。電機驅動油泵產生高壓油，通過控制閥組件的調節，高壓油被分配到兩個油缸中。

雙缸雙作用：兩個油缸交替工作，每個油缸都帶動一個陶瓷柱塞進行往復運動。當一個油缸的活塞向前移動時，其對應的陶瓷柱塞會吸入泥漿;同時，另一個油缸的活塞向后移動，其對應的陶瓷柱塞則排出泥漿。這種交替吸入和排出泥漿的過程實現了泥漿的連續輸送。

泥漿輸送：由于油缸的壓力大，輸送的泥漿可以保持較高的壓力(可達2.5MPa)。同時，由于陶瓷柱塞的耐磨、抗腐蝕特性，該泵可以輸送含有固體顆粒的泥漿，固體顆粒的大小一般小于2mm。

穩壓系統：為了保持系統的穩定運行，液壓陶瓷泥漿輸漿泵還配備了一個穩壓系統。該系統由一個大容積的穩壓罐和一個皮囊式的蓄能容器構成，用于對系統的壓力沖擊進行穩壓。

自動調節：當該泵與壓濾設備配套使用時，它可以自動調節泥漿的輸送壓力和流量。在壓濾機空腔時，泵以大流量快速輸入泥漿;隨著濾餅密度的增加，系統壓力升高，輸送泥漿的速度減慢，進入保壓工作狀態(壓力恒定)，直至壓濾結束。整個過程中，壓力和流量都自動調節匹配。

四、產品優勢:

1、 柱塞泵出口壓力高。可保證20公斤壓力，不會出現螺桿泵隨著定子和轉子磨損而無法保壓，導致進料壓力不足，或者進料時間過長。

2、能耗低：正常350平壓濾機配套螺桿泵22KW，600平壓濾機配套螺桿泵45KW，而柱塞泵僅需要配套18.5KW和22KW，尤其對于600平壓濾機節約能耗一半以上。

后期維護成本低。螺桿泵(每臺套)每半年需要更換一次轉子和定子每臺套，據市場調查一套35千瓦定子、轉子約6萬左右，而柱塞泵僅僅需要更換閥片和橡膠密封，每次費用僅為6千元左右。其維護費用僅為螺桿泵維護費用的10%左右。

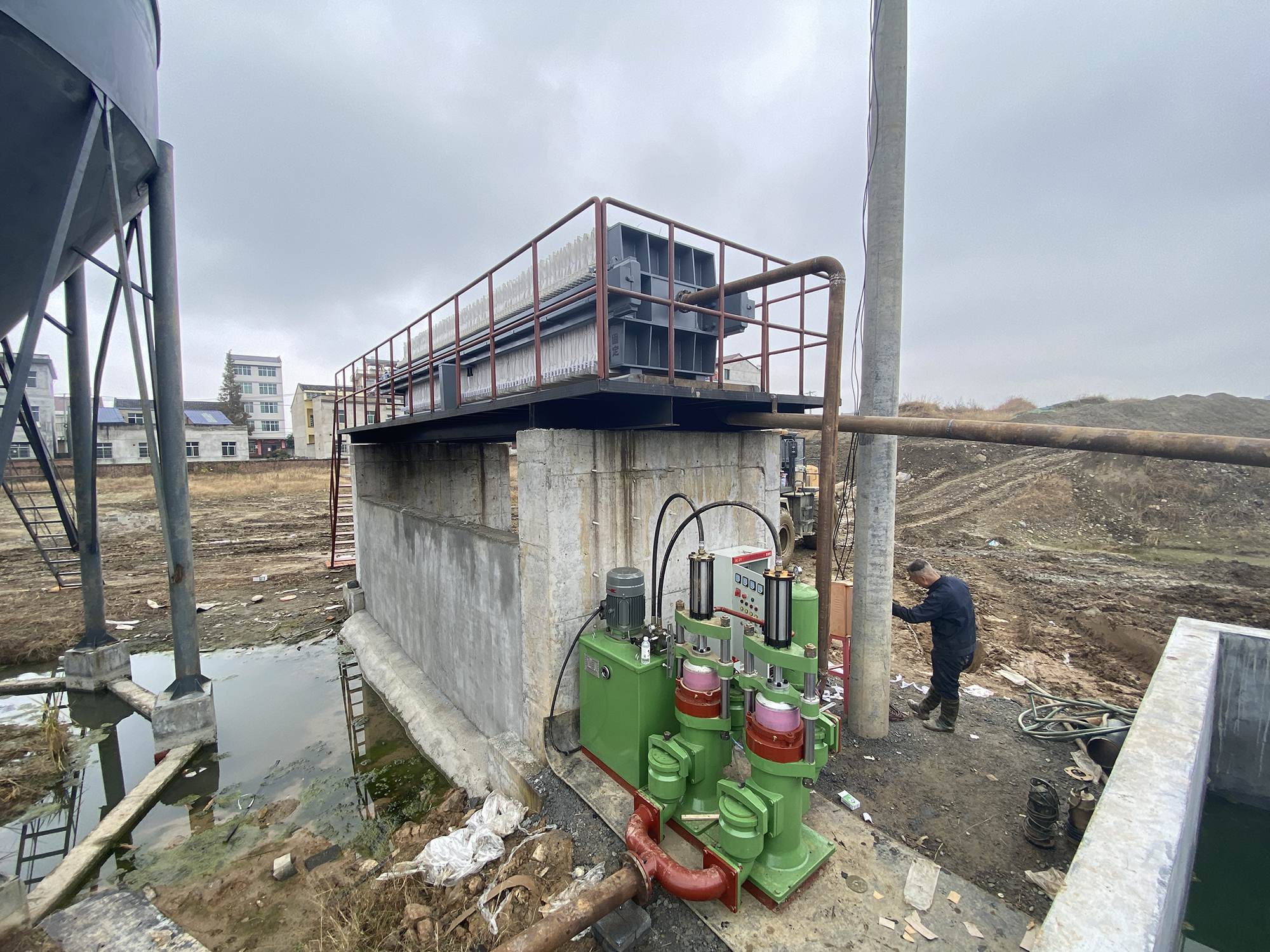

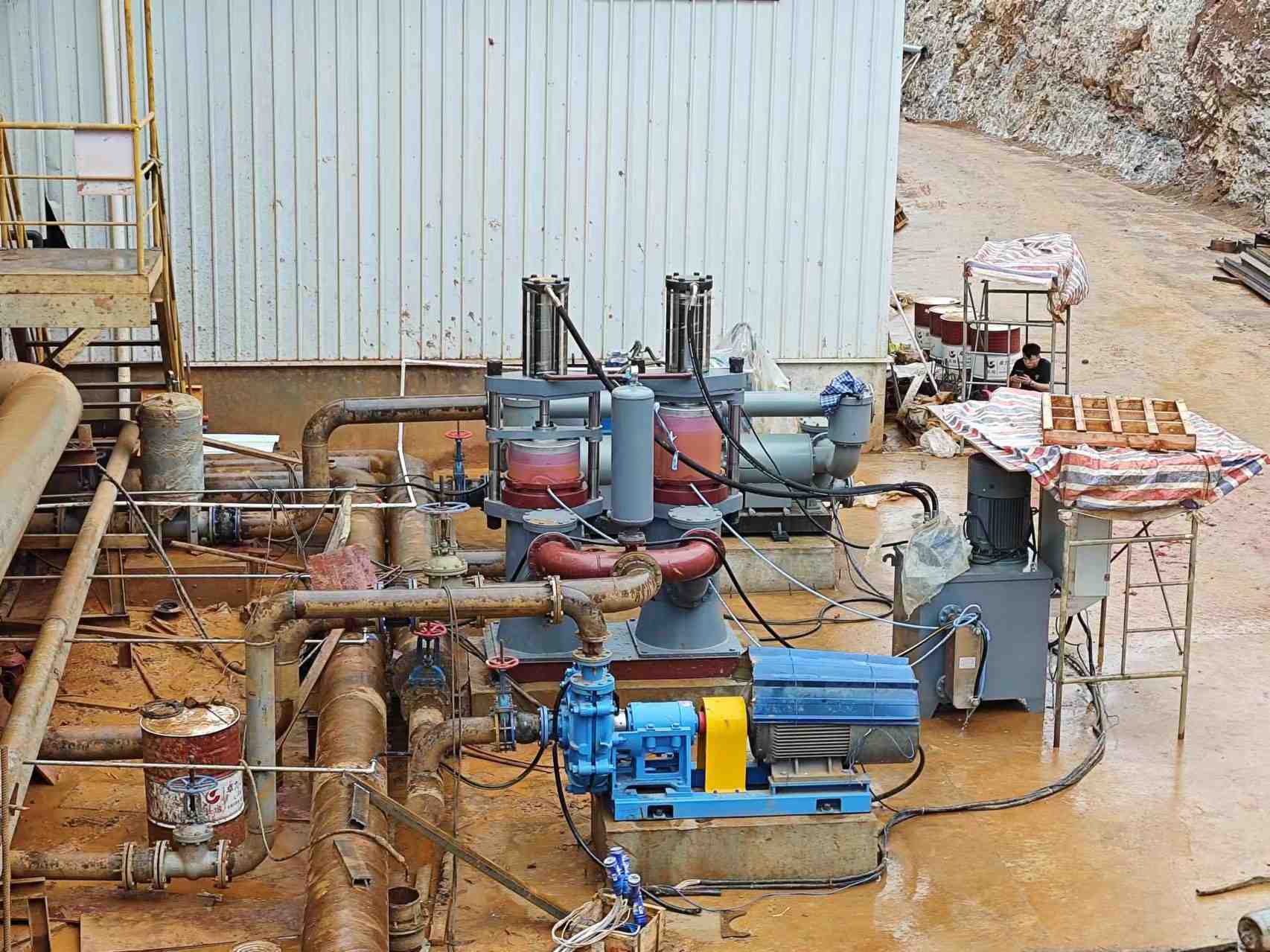

五、產品客戶案例
